ローバーミニ用装着簡単サブコンハーネス
トラスト製Eマネージアルティメイトをローバーミニインジェクション車へECU加工やエンジンハーネス切断をせずに装着する為の専用アダプター付きハーネスを開発しました。噴射量&点火時期補正に特化することで、10分程度装着でき、同程度で外す事も出来ます。
ハーネスを装着していただくことでインジェクター噴射量と点火時期を直接補正することが出来でき、配線を追加することでEマネージアルティメイト全ての機能を使用できるようになります。

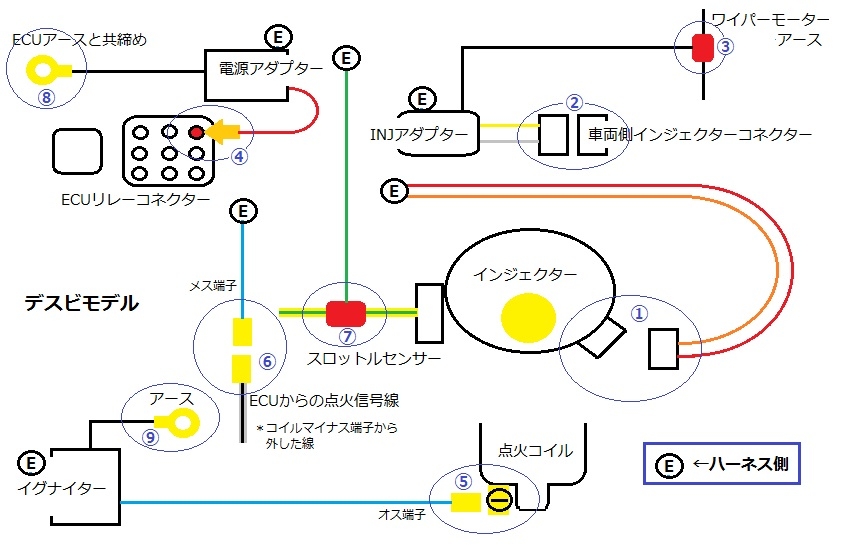

取り付けは簡単6ステップです。(デスビモデル)
① インジェクターコネクター 差し替え(図①②)
車両インジェクターコネクター取り外し
外したコネクターそれぞれにハーネスコネクター接続
② インジェクターアダプターアース 接続(図③)
ワイパーモーターアース線へエレクトリックタップ接続
③ 点火コイル信号線 差し替え (図⑤⑥)
ECU~点火コイルへの信号線取り外し
1本はタコメーター配線なので間違えないように確認してください。
外した配線をハーネス**色へ接続
ハーネス**色を点火コイルへ接続
④ メインリレーコネクター 接続(図④)
ハーネス赤線のコンタクトをメインリレーへ接続
メクラゴムを抜いてコンタクト差込
⑤ スロットル信号線 接続 (図⑦)
スロットルセンサーの黄色/緑線へエレクトリックタッ接続
⑥ アース線 接続 MEMSアース線共締めしてください。(図⑧⑨)
以上で装着完了です。
* トラスト・Eマネージアルティメイトの「取り付け説明書」
「操作マニアル」を十分理解した上でご使用下さい。
* セッティング時の注意点
* USBケーブルは出来るだけ短いものを使用
* ECU~Eマネージ本体をリンク状態での走行セッティングはNG
当社経験上サブコン本体の動きが緩慢になるようです
本体データロガーを使用してロギング→セッティング→書き込み
* 本体にデータを書き込む場合「設定データ送信」を2度行いECUの電源
OFF(ECU電源ダウンまで待機)
Eマネージアルティメイト本体&ハーネスセット
*本体データ書き込み及びジャンパ設定済み
デスビモデル 106,000円 同時点火モデル110,000円
消費税別 消費税別
*ハーネスのみ ジャンパ設定書付き、データはメール配信です。
デスビモデル 54,000円 同時点火モデル 58,000円
消費税別 消費税別
